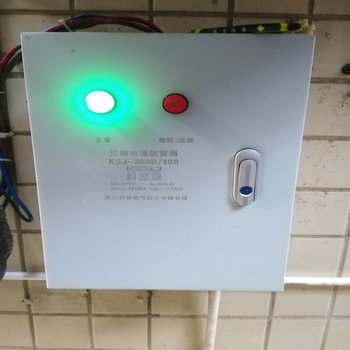

KSJ系列模块式电源防雷箱

KSJ系列模块式电源防雷箱


箱体采用优质钢板制作,阻燃、防腐
防雷单元采用科盛嘉产品,模块化设计,方便测试和更换
带负载过流、过热、失效分离装置
显示正常/故障工作状态及过电压自动计数,提供遥信功能
防雷单元采用双重的热脱扣装置,提供更可靠的保护
防雷单元可采用冗余并联方式,按要求配置各种规格

KSJ系列模块式电源防雷箱是用于低压电源线:将电源系统接入防雷等电位系统中;防止低压用电设备受到过电压干扰或遭直击雷的破坏。产品安装在防雷分区LPZ0A2的界面。适用于TN-CTN -STT供配电系统的三相电源保护。。LPZ0A1的界面。适用于TN -STT供配电系统的三相电源保护。



主要技术参数

型号

KSJ-160/380

KSJ-120/380

KSJ-100/380

KSJ-80/380

KSJ-60/380

标称工作电压UN

380V/50Hz

最大持续工作电压Uc

385V

称放电电流(8/20μs)In

80kA

60kA

50kA

40kA

30kA

最大放电电流(8/20μs)Imax

160kA

120kA

100kA

80kA

60kA

电压保护水平Up

≤4kV

≤3kV

≤2.5kV

≤2.0kV

≤1.5kV

响应时间ta

≤100ns

≤25ns

断路装置

空开C125

空开C63

空开C32

雷电计数

0-99位

安装接线方式/规格

并联/多股16mm2

工作状态指示

绿灯/红灯

安装方法

室内壁挂式

外壳材料

钢板喷塑

防护等级

IP64

环境条件

-40℃~+80℃  相对湿度≤95%

箱体外形尺寸(长×髙×宽)

400×300×120mm

350×250×120mm
