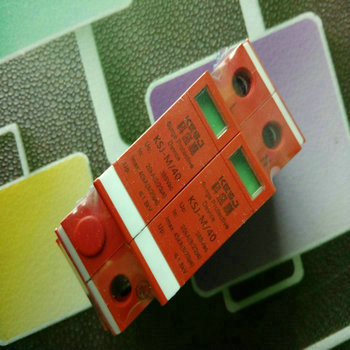

40KA单相电源防雷模块

40KA单相电源防雷模块

主要用途:单相电源防雷模块主要用于气象、交通、通信、邮电、计算机网络、电力、住宅、铁路等领域,起防雷防浪涌保护作用。

主要特点:

         选用进口优质压敏电阻器,高可靠质量保证

         模块式设计,更换方便,外型美观

         采用温控断路技术,避免火灾发生

         S型)带远程告警装置,方便远程监视

         有工作、故障指示

         响应时间快

         通流容量大

         残压低

         安装方便,维护简单

SPD并联于线路(L/N)与大地之间,在正常工作电压情况下,MOV处于高阻状态,相当于线路对地开路,不影响线路正常工作。故障显示窗口呈绿色,如图一所示。

当线路由于雷电或开关操作出现瞬时脉冲过电压时,防雷模块在纳秒级时间内迅速导通,将过电压短路到大地泄放,当该脉冲过电压消失后,防雷模块又自动恢复高阻状态,不影响用户供电。

当防雷模块长期工作在超负荷工作状态,其性能劣化而发热到一定温度,模块中的热感断路器(K1(如图二所示)会自动断开避雷模块回路,保护电源电路工作不受影响,防止火灾发生。

当线路感应过大雷电流时,过流断路器(K2)迅速断开,防止SPD损坏

K1K2动作后,SPD内脱扣装置动作,使故障显示窗口显示红色(如图三所示),提醒用户更换SPD模块,同时,脱扣装置带动遥信告警开关(SK)动作,输出故障告警信号。

安装注意事项:

1  装时必须断开电源,严禁带电操作,连接导线必须符合要求。

2  安装完毕后将防雷模块插入到位,检查工作是否正常。

3  当防雷器的模块故障显示窗口指示红色时(遥信端子输出告警信号),则表示防雷器发

生故障,应及时更换。防雷器无须特别维护,只需定期检查其连接是否有松动,状态指示是否正常。
